Plaats van herkomst:
origineel
Merknaam:
TI
Modelnummer:
LMV824MT/LMV824MTX
contacteer ons
MV824MTX is een vier manier operationele versterker met de volgende parameters:
De waaier van het voedingvoltage: 2.7V aan 5.5V
Normaal open versterkeraanwinst: 40dB aan 80dB
Maximumoutputstroom: 20mA
Normaal open inputweerstand: 1M Ω
Werkende temperatuurwaaier: -40 ° C aan 125 ° C
Dit apparaat is geschikt voor toepassingen zoals audioversterking, sensoren, en signaaltransmissie. Vergeleken met LMV612MMX en LMV722MMX, heeft LMV824MTX hogere nauwkeurigheid en meer versterkerkanalen. Sommige van deze toepassingen en conclusies omvatten:
Audioversterking: LMV824MTX is geschikt voor audioversterkerontwerpen die hoge aanwinst en lage vervorming vereisen om de prestaties en de correcte kwaliteit van audiosystemen te verbeteren.
De versterking van het sensorsignaal: Deze versterker kan kleine sensorsignalen voor gemakkelijkere opsporing en analyse vergroten. Het kan ook om de signaaloutput te vergroten door de versterker worden gebruikt.
Signaaltransmissie: LMV824MTX kan ook worden gebruikt om signalen van één kring aan een andere over te brengen om signaalsterkte en kwaliteit te verbeteren. Dit kan helpen problemen zoals signal-to-noise verhouding in signaaltransmissie oplossen.
Industriële automatisering: LMV824MTX kan ook in industriële automatisering worden gebruikt, zoals het meten van temperatuur, druk, en stroom.
De verpakking van LMV824MTX is tssop-14, met een grootte van 5mm x 4.4mm, die voor toepassingen op kleine kringsraad zeer geschikt is.
| De EU RoHS | Niet Volgzaam |
| ECCN (vs) | EAR99 |
| Deelstatus | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Ja |
| SVHC overschrijdt Drempel | Ja |
| Automobiel | Nr |
| PPAP | Nr |
| Type | Laag Voltageversterker |
| Fabrikant Type | Laag Voltageversterker |
| Aantal Kanalen per Spaander | 4 |
| Spoor aan Spoor | Spoor aan Spoor Output |
| De maximuminput compenseerde Voltage (mV) | 3.5@5V |
| Minimum Enig Leveringsvoltage (v) | 2.5 |
| Maximum Enig Leveringsvoltage (v) | 5.5 |
| Minimum Dubbel Leveringsvoltage (v) | 卤 1,25 |
| Maximum Dubbel Leveringsvoltage (v) | 卤 2,75 |
| De maximuminput compenseerde Stroom (RE) | 0.03@5V |
| Typische Input Bias Stroom (RE) | 0.04@5V |
| Maximuminput Bias Stroom (RE) | 0.1@5V |
| Maximumleveringsstroom (mA) | 1.3@5V |
| Typische Outputstroom (mA) | 45@5V |
| Voedingtype | Kies uit|Dubbel |
| Typisch zwenk Tarief (V/us) | 2@5V |
| Typische het Voltagedichtheid van het Inputlawaai (nV/rtHz) | 24@5V |
| De input compenseerde Voltageafwijking (uV/C) | 1 (Type) |
| Typische Voltageaanwinst (dB) | 105 |
| De typische Noninverting-Dichtheid van het Ingangsstroomlawaai (pA/rtHz) | 0.25@5V |
| Minimumpsrr (dB) | 75 |
| Minimumcmrr (dB) | 72 |
| Minimumcmrr-Waaier (dB) | 71 tot 75 |
| Het typische Product van de Aanwinstenbandbreedte (Mhz) | 5.6 |
| Afsluiten Steun | Nr |
| Minimum Werkende Temperatuur (°C) | -40 |
| Maximum Werkende Temperatuur (°C) | 85 |

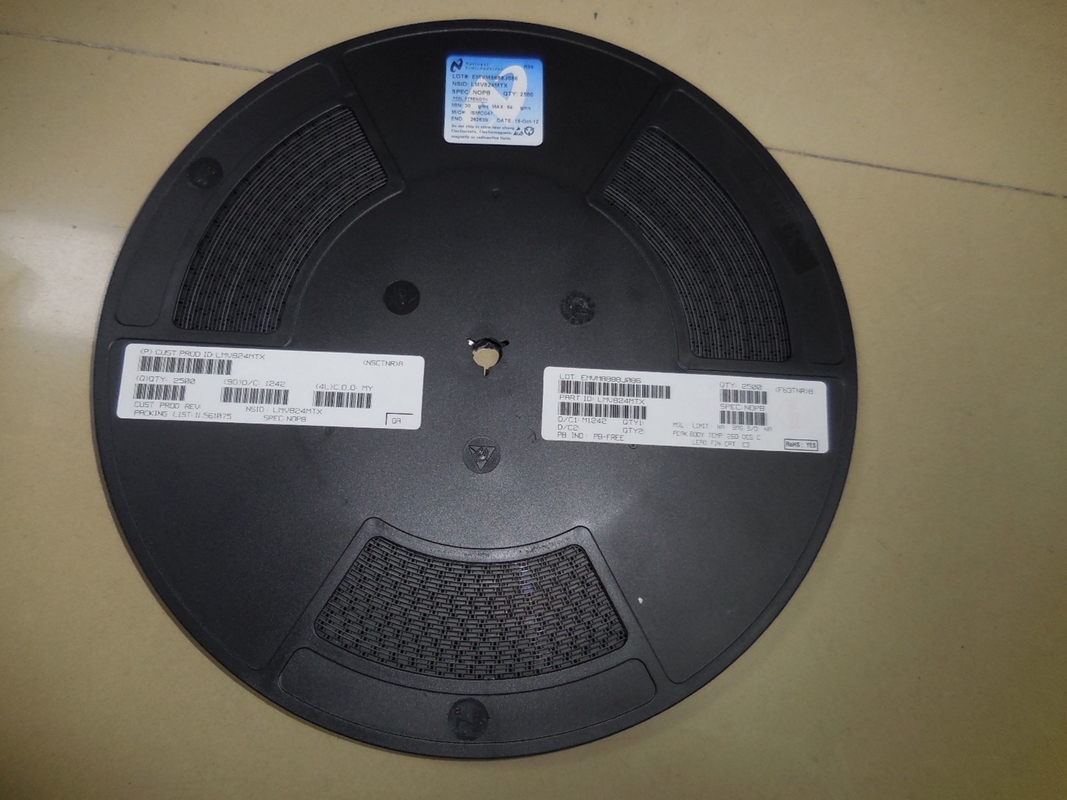

| Verpakking | Band en Spoel |
| Steun | De oppervlakte zet op |
| Pakkethoogte | 1.05 (Maximum) |
| Pakketbreedte | 4.5 (Maximum) |
| Pakketlengte | 5.1 (Maximum) |
| Veranderde PCB | 14 |
| Standaardpakketnaam | SOP |
| Leverancierspakket | TSSOP |
| Pin Count | 14 |
| Loodvorm | Meeuw-vleugel |
