Plaats van herkomst:
origineel
Merknaam:
TI
Modelnummer:
LMV358IDGKR
contacteer ons

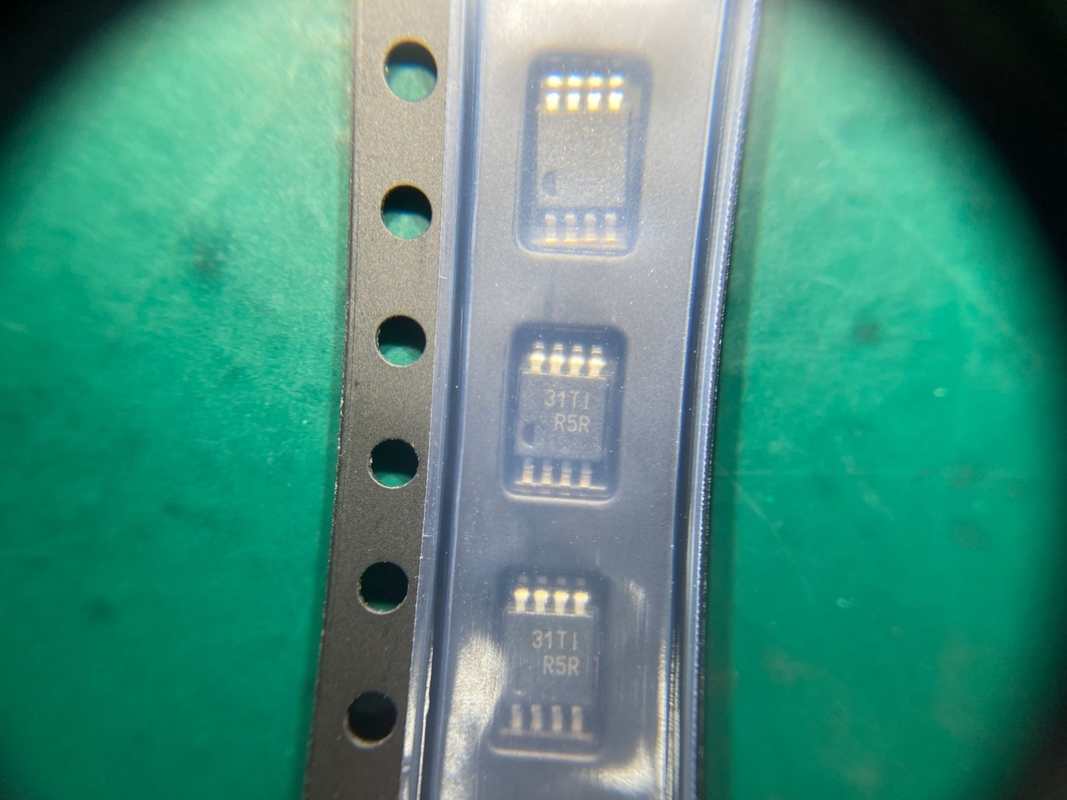

LMV358IDGKR is een dual-channel, zwakstroom operationele die versterker (op-ampère) geïntegreerde schakeling (IC) door Texas Instruments wordt vervaardigd. Het wordt ontworpen om met één enkel leveringsvoltage te werken, voorziend spoor-aan-spoor input en outputschommeling van een lage input compenseer voltage.
Toepassingen:
Audioversterkers en voorversterkers.
Sensorversterkers.
Signaal conditionerende kringen.
Actieve filters.
Voltage-gecontroleerde oscillatoren.
Eigenschappen:
Dubbele onafhankelijke op-ampèren in één enkel pakket.
De brede waaier van het inputvoltage: 2.7V aan 5.5V.
Spoor-aan-spoor input en outputschommeling.
Lage machtsconsumptie: 0,5 mA per kanaal.
De hoge verhouding van de gemeenschappelijk-wijzeverwerping (CMRR): 70 dB.
De lage input compenseerde voltage: 1 mV.
Eenheid-aanwinst stal.
ESD bescherming: 2 kV (menselijk lichaamsmodel).
Parameters:
De waaier van het inputvoltage: 2.7V aan 5.5V.
De waaier van het outputvoltage: 0V aan VCC.
Werkende temperatuurwaaier: -40°C aan 125°C.
Het product van de aanwinstenbandbreedte: 1 Mhz.
Zwenk tarief: 0,5 V/μs.
De input compenseerde voltage: 1 mV.
De input compenseerde stroom: Na 10.
Verpakking: Vssop-8.
| De EU RoHS | Volgzaam |
| ECCN (vs) | EAR99 |
| Deelstatus | Actief |
| HTS | 8542.33.00.01 |
| Automobiel | Nr |
| PPAP | Nr |
| Type | Laag Voltageversterker |
| Fabrikant Type | Laag Voltageversterker |
| Aantal Kanalen per Spaander | 2 |
| Spoor aan Spoor | Spoor aan Spoor Output |
| Outputtype | CMOS |
| De maximuminput compenseerde Voltage (mV) | 7@5V |
| Minimum Enig Leveringsvoltage (v) | 2.7 |
| Maximum Enig Leveringsvoltage (v) | 5.5 |
| De maximuminput compenseerde Stroom (RE) | 0.05@5V |
| Typische Input Bias Stroom (RE) | 0.015@5V |
| Maximuminput Bias Stroom (RE) | 0.25@5V |
| Maximumleveringsstroom (mA) | 0.44@5V |
| Typische Outputstroom (mA) | 60 |
| Voedingtype | Kies uit |
| Typisch zwenk Tarief (V/us) | 1@5V |
| Typische het Voltagedichtheid van het Inputlawaai (nV/rtHz) | 39@5V |
| Typische Voltageaanwinst (dB) | 100 |
| De typische Noninverting-Dichtheid van het Ingangsstroomlawaai (pA/rtHz) | 0.21@5V |
| Minimumcmrr (dB) | 50 |
| Minimumcmrr-Waaier (dB) | 50 tot 60 |
| Het typische Product van de Aanwinstenbandbreedte (Mhz) | 1 |
| Afsluiten Steun | Nr |
| Minimum Werkende Temperatuur (°C) | -40 |
| Maximum Werkende Temperatuur (°C) | 125 |

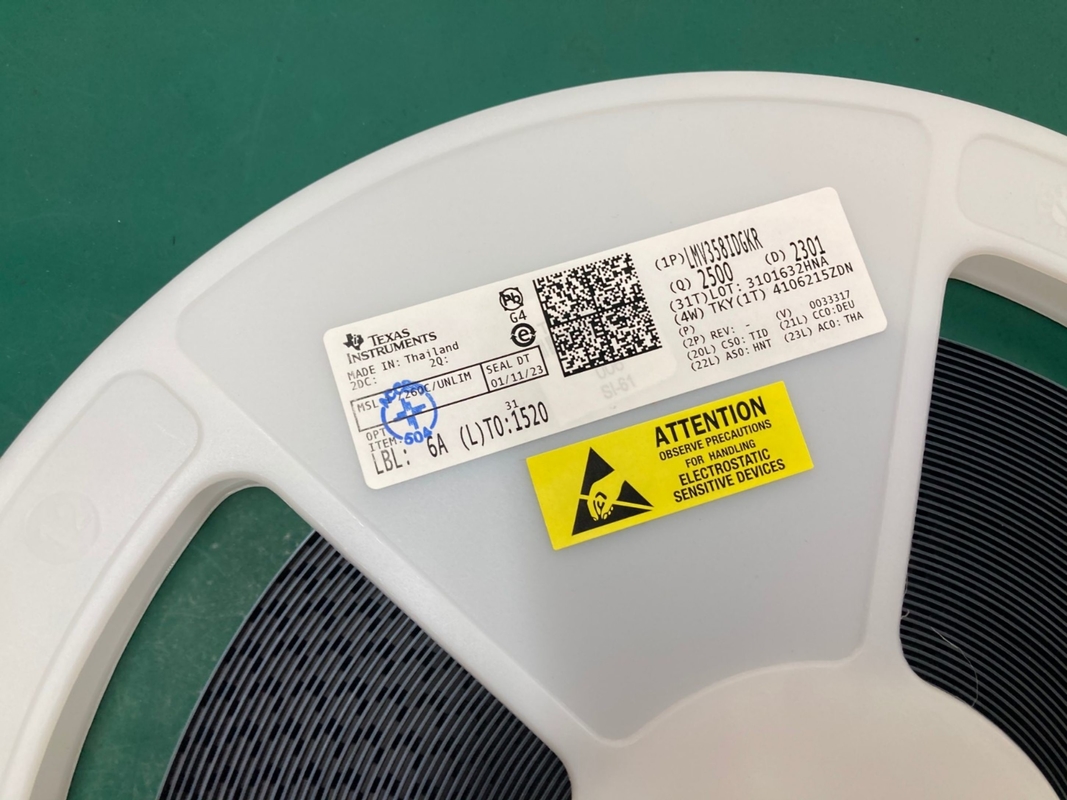

| Verpakking | Band en Spoel |
| Steun | De oppervlakte zet op |
| Pakkethoogte | 0,95 (Maximum) |
| Pakketbreedte | 3.1 (Maximum) |
| Pakketlengte | 3.1 (Maximum) |
| Veranderde PCB | 8 |
| Standaardpakketnaam | SOP |
| Leverancierspakket | VSSOP |
| Pin Count | 8 |
| Loodvorm | Meeuw-vleugel |
