Plaats van herkomst:
origineel
Merknaam:
TI
Modelnummer:

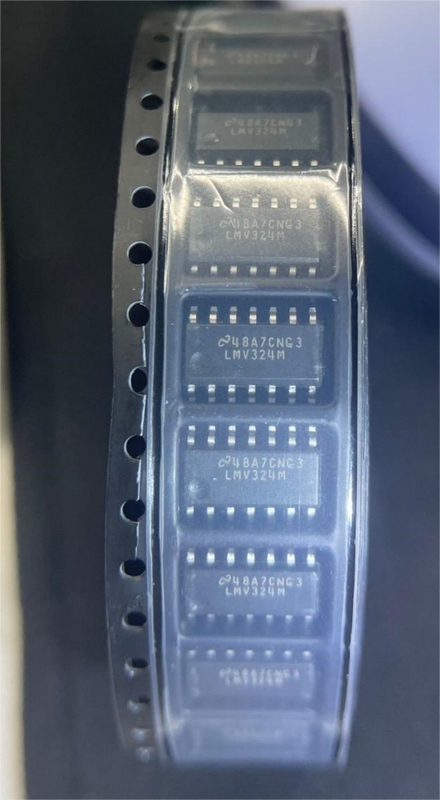

LMV324M
contacteer ons
LMV324M is een zwakstroom differentiële operationele versterker met vier onafhankelijke operationele versterkers. Het is geschikt voor enige voedingsystemen en kan bij machtsvoltages werken die van 2.7V tot 5.5V gaan. LMV324M heeft de kenmerken van lage machtsconsumptie, laag de compensatievoltage van de input bias huidig, met geringe geluidssterkte, laag input en hoog aanwinst-Bandbreedte product, en op energiebeheer, batterijvoeding, signaal het conditioneren, het filtreren, instrumentenversterker en andere gebieden wijd gebruikt.
Hoofdparameters van LMV324M:
De waaier van het voedingvoltage: 2.7V aan 5.5V
Werkende temperatuurwaaier: -40 ℃ to+125 ℃
Verpakkend type: SOIC, MSOP, TSSOP
Lage input bias stroom: 10nA
De lage input compenseerde voltage: 3mV
Hoog aanwinst-Bandbreedte product: 1MHz
Lage machtsconsumptie: 0.65mA/amplifier
Open kringsaanwinst: 100dB
De waaier van het inputvoltage: -0.3V aan Vcc+0.3V
Overbelastingsbescherming: ± 16V
Huidige output: 25mA
Toepassing van LMV324M:
Energiebeheer
Op batterijen
Signaal het conditioneren
golf het filtreren
Instrumentenversterker
temperatuurmeting
Optische opsporing
Aanrakingscontrole
Audioversterker
Sensorinterface.
| Product Technische Beschrijvingen | |
| De EU RoHS | Niet Volgzame 聽 |
| ECCN (vs) | EAR99 |
| Deelstatus | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Ja |
| SVHC overschrijdt Drempel | Ja |
| Automobiel | Nr |
| PPAP | Nr |
| Type | Laag Voltageversterker |
| Fabrikant Type | Laag Voltageversterker |
| Aantal Kanalen per Spaander | 4 |
| Spoor aan Spoor | Spoor aan Spoor Output |
| Procestechnologie | BiCMOS |
| Outputtype | CMOS |
| De maximuminput compenseerde Voltage (mV) | 7@5V |
| Minimum Enig Leveringsvoltage (v) | 2.7 |
| Maximum Enig Leveringsvoltage (v) | 5.5 |
| De maximuminput compenseerde Stroom (RE) | 0.05@5V |
| Typische Input Bias Stroom (RE) | 0.015@5V |
| Maximuminput Bias Stroom (RE) | 0.25@5V |
| Maximumleveringsstroom (mA) | 0.83@5V |
| Typische Outputstroom (mA) | 60 |
| Voedingtype | Kies uit |
| Typisch zwenk Tarief (V/us) | 1@5V |
| Typische het Voltagedichtheid van het Inputlawaai (nV/rtHz) | 39@5V |
| Typische Voltageaanwinst (dB) | 100 |
| De typische Noninverting-Dichtheid van het Ingangsstroomlawaai (pA/rtHz) | 0.21@5V |
| Minimumpsrr (dB) | 50 |
| Minimumcmrr (dB) | 50 |
| Minimumcmrr-Waaier (dB) | 50 tot 60 |
| Het typische Product van de Aanwinstenbandbreedte (Mhz) | 1 |
| Afsluiten Steun | Nr |
| Minimum Werkende Temperatuur (°C) | -40 |
| Maximum Werkende Temperatuur (°C) | 125 |
| De Rang van de leverancierstemperatuur | Industrieel |
| Verpakking | Buis |
| Steun | De oppervlakte zet op |
| Pakkethoogte | 1.5 (Maximum) |
| Pakketbreedte | 4 (Maximum) |
| Pakketlengte | 8.75 (Maximum) |
| Veranderde PCB | 14 |
| Standaardpakketnaam | ZO |
| Leverancierspakket | SOIC |
| Pin Count | 14 |
| Loodvorm | Meeuw-vleugel |
